Wymiary liter na tablicy Snellena nie są przypadkowe: cała konstrukcja opiera się na geometrii kąta widzenia, dzięki czemu wynik badania da się porównać między pacjentami i gabinetami. Poniżej wyjaśniam, jak zbudowany jest pojedynczy optotyp, jak przeliczyć jego rozmiar na milimetry i dlaczego ta sama tablica w różnych wersjach nie zawsze wygląda identycznie. To praktyczna wiedza przydatna zarówno podczas badania ostrości wzroku, jak i wtedy, gdy ktoś chce poprawnie ocenić wydruk do domowego przesiewu.
Najważniejsze liczby przy tablicy Snellena
- Cała litera 6/6 ma wysokość odpowiadającą 5 minutom kątowym, a pojedyncza kreska 1 minucie kątowej.
- Przy odległości 6 m typowa litera 6/6 ma około 8,7 mm wysokości, a kreska około 1,75 mm.
- W Snellenie liczy się nie tylko wysokość znaku, ale też proporcje: litera jest projektowana na siatce 5 × 5.
- Wymiary kolejnych linii rosną lub maleją proporcjonalnie, więc 6/12 jest dwa razy większa niż 6/6.
- Nie każda tablica ma identyczny układ linii, dlatego wyniki z różnych wersji trzeba interpretować ostrożnie.
- Domowy wydruk może służyć do wstępnej kontroli, ale nie zastępuje pełnego badania wzroku.

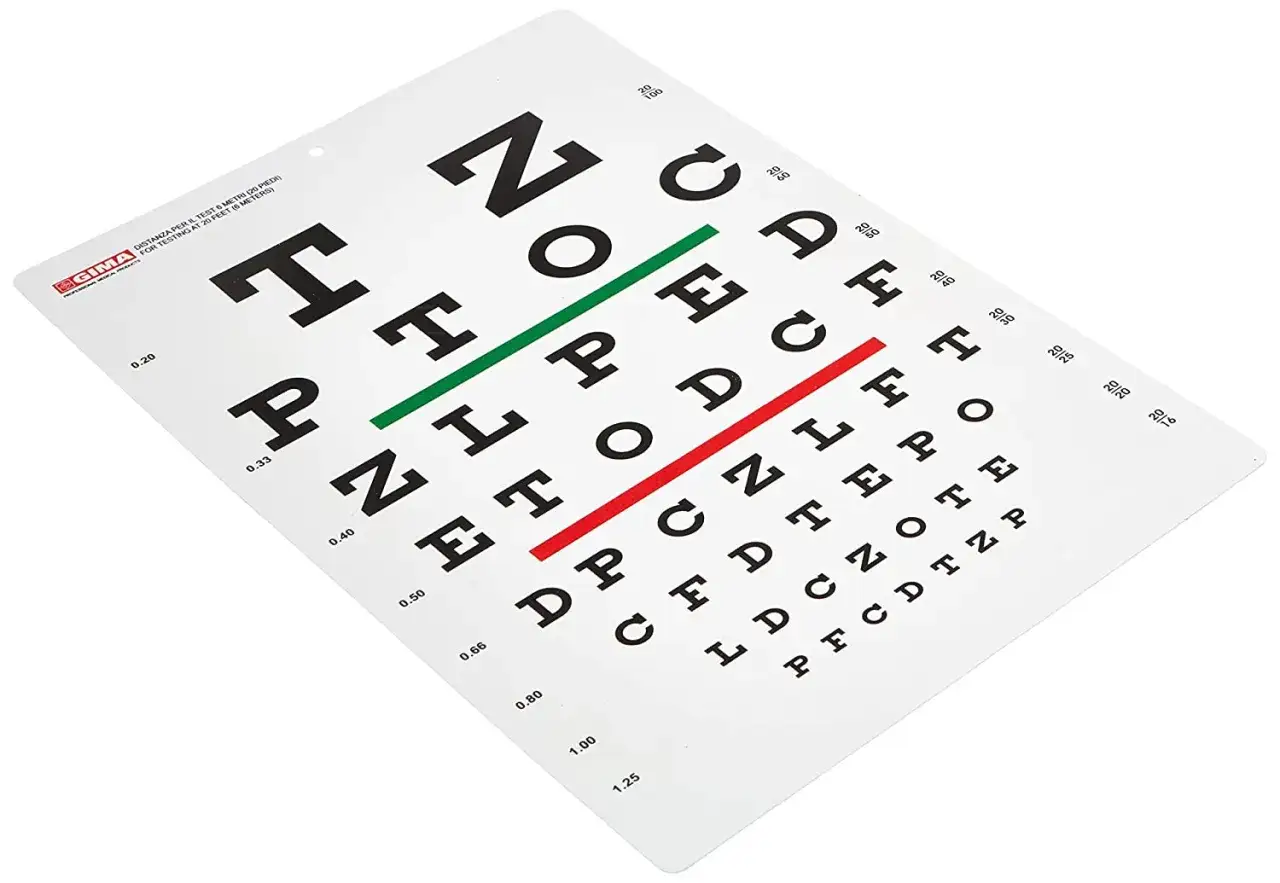

Jak zbudowana jest litera na tablicy Snellena
Najłatwiej myśleć o tym tak: każdy optotyp jest zaprojektowany jak mały znak techniczny, a nie jak zwykła czcionka. Wysokość i szerokość litery są ujęte w tym samym module, zwykle na siatce 5 × 5, a grubość pojedynczej kreski stanowi jedną piątą wysokości znaku. W praktyce oznacza to, że biała przestrzeń wewnątrz litery też jest częścią projektu, a nie przypadkowym odstępem.
To ważne, bo tablica Snellena nie mierzy „ładności” liter, tylko zdolność rozróżnienia szczegółu. Dla standardowej ostrości wzroku cały znak ma subtendować 5 minut kątowych, a pojedyncza kreska 1 minutę kątową. Innymi słowy: jeśli ktoś odczytuje linię 6/6, to jego wzrok rozróżnia detal o wielkości zbliżonej do jednej minuty kątowej. To właśnie ten detal jest sednem badania, a nie sama liczba liter na ekranie czy kartce.
Ja zwykle zwracam uwagę na jedno nieporozumienie: wiele osób myli optotyp z fontem. Tymczasem znak na tablicy Snellena jest konstrukcją pomiarową, a nie typografią do czytania. Z tej geometrii wynika prosty przelicznik na milimetry, więc w kolejnej sekcji rozbijam go na konkrety.

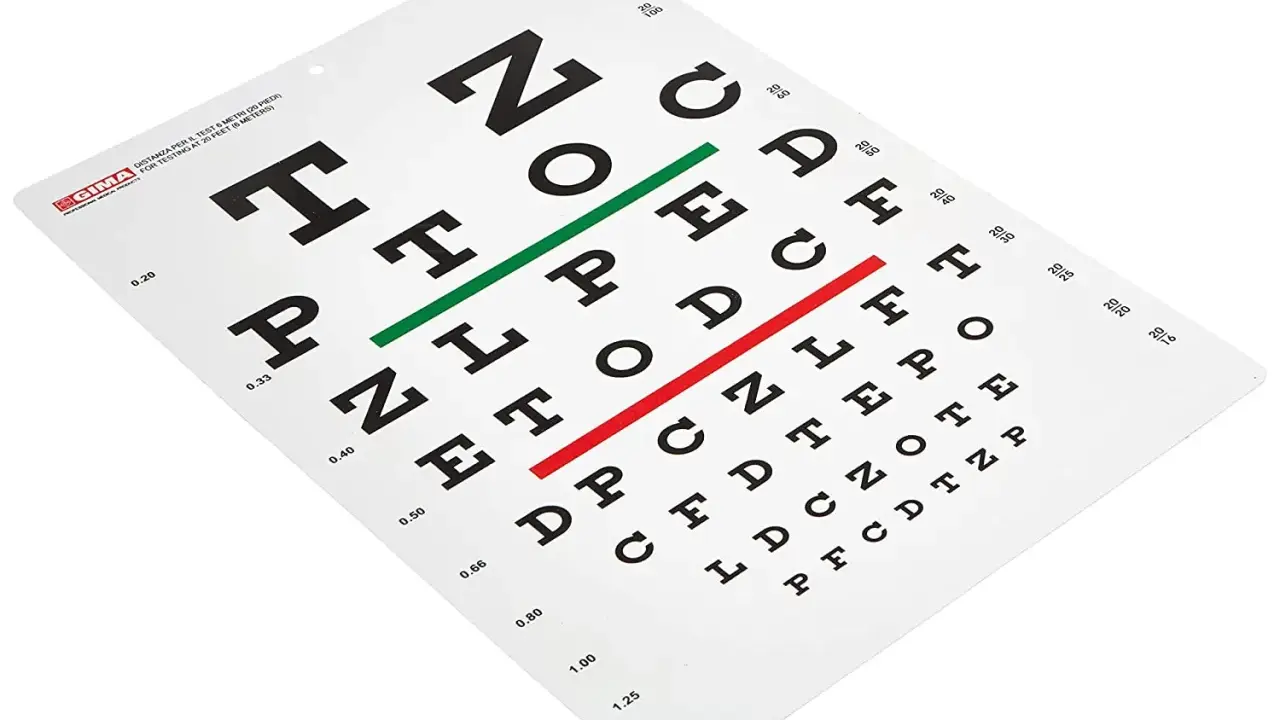

Jak przeliczyć rozmiar znaku na milimetry
W standardowej odległości badania, czyli przy 6 m, litera dla linii 6/6 ma wysokość około 8,73 mm. To nie jest liczba „z głowy”, tylko wynik przeliczenia kąta 5 minut kątowych na wymiar liniowy. Z tej samej zasady wynika, że grubość kreski ma około 1,75 mm, bo jest pięć razy mniejsza od całej wysokości znaku.
Jeśli chcesz szybko oszacować inny wiersz, możesz użyć prostego przelicznika: wysokość litery = 8,73 mm × (oznaczenie linii / 6). Dla linii 6/12 dostajesz około 17,45 mm, dla 6/24 około 34,91 mm, a dla 6/60 już ponad 87 mm. W praktyce to wystarcza, żeby zorientować się, czy wydruk albo tablica pasują do standardu, który masz przed sobą.
Warto też pamiętać, że jeśli tablica ma być używana z innej odległości, cały układ trzeba przeskalować proporcjonalnie. Dla 5 m wszystkie wymiary mnożysz przez 5/6, a dla 3 m przez 1/2. To właśnie dlatego sam napis „Snellen” na kartce niczego jeszcze nie gwarantuje, a najpierw trzeba sprawdzić dystans i skalę wydruku.
Najczęstsze wymiary poszczególnych linii
Poniżej zebrałem najczęściej spotykane linie w klasycznej tablicy mierzonej z 6 m. Tabela pokazuje nie tylko wysokość całej litery, ale też grubość pojedynczej kreski, bo to właśnie ona odpowiada za zdolność rozróżniania detalu.
| Oznaczenie linii | Wysokość litery przy 6 m | Grubość kreski | Co to oznacza w praktyce |
|---|---|---|---|
| 6/60 | 87,3 mm | 17,5 mm | Duży optotyp na górze tablicy, przydatny do pierwszej orientacji. |
| 6/36 | 52,4 mm | 10,5 mm | Wciąż wyraźnie większy znak niż standardowa linia odniesienia. |
| 6/24 | 34,9 mm | 7,0 mm | Często jedna z pierwszych linii, które pacjent zaczyna odczytywać płynnie. |
| 6/18 | 26,2 mm | 5,2 mm | Dobry punkt przejściowy między słabszym a przeciętnym wynikiem. |
| 6/12 | 17,5 mm | 3,5 mm | Linia często używana w praktyce, bo dobrze oddziela ostrość przeciętną od obniżonej. |
| 6/9 | 13,1 mm | 2,6 mm | Wynik lepszy niż standard 6/12, ale nadal nie jest to górna granica możliwości tablicy. |
| 6/6 | 8,7 mm | 1,75 mm | Klasyczny punkt odniesienia dla „ostrości prawidłowej”. |
| 6/5 | 7,3 mm | 1,5 mm | Linia spotykana na niektórych tablicach jako wynik lepszy niż przeciętny. |
Jeśli ktoś pyta mnie, co z tej tabeli jest najważniejsze, odpowiadam krótko: 6/6 nie oznacza po prostu „małej literki”, tylko konkretny układ geometryczny, który da się przeliczyć na milimetry. Na dobrze przygotowanej tablicy każda linia rośnie w sposób proporcjonalny, bez przypadkowych przeskoków. To prowadzi prosto do kolejnego problemu: dlaczego dwie tablice o tej samej nazwie potrafią wyglądać inaczej.
Dlaczego różne tablice nie mają identycznych wymiarów
W teorii Snellen opisuje bardzo konkretną zasadę, ale w praktyce nie każda tablica jest wykonana identycznie. Nie istnieje jedna, absolutnie ujednolicona tablica Snellena: różnią się zestawy liter, liczba znaków w wierszu, długość skali i to, na jakiej linii kończy się wydruk. W efekcie dwie kartki z napisem „Snellen” mogą dawać podobne, ale niekoniecznie w pełni porównywalne wyniki.
To właśnie dlatego w precyzyjnych zastosowaniach coraz częściej preferuje się tablice logMAR. Tam każdy wiersz ma zwykle pięć liter, odstępy między znakami są standaryzowane, a przejście między liniami jest bardziej regularne. W praktyce daje to lepszą powtarzalność pomiaru i mniejsze ryzyko, że wynik zależy od przypadku, a nie od rzeczywistej ostrości widzenia.
Jest jeszcze jeden szczegół, który łatwo przeoczyć: niektóre tablice są „ucięte” na linii 6/6 albo 6/5. Taka wersja szybciej pokazuje, czy widzenie jest wystarczające do codziennych zadań, ale gorzej wychwytuje drobne spadki ostrości. Dlatego w gabinecie sam wygląd tablicy mówi mi mniej niż to, w jakim standardzie została przygotowana. Skoro to już jasne, przejdę do praktyki, bo właśnie tam najczęściej pojawiają się błędy.
Jak korzystać z tablicy, żeby wynik był wiarygodny
Jeśli tablica ma realnie coś powiedzieć o wzroku, trzeba zachować kilka prostych zasad. Ja zwykle pilnuję przede wszystkim odległości, światła i tego, żeby pacjent nie próbował „zgadywać” liter. Domowy test też może być użyteczny, ale tylko wtedy, gdy traktuje się go jako wstępną kontrolę, a nie diagnozę.
- Ustaw dokładnie tę odległość, dla której tablica została zaprojektowana, najczęściej 6 m.
- Drukuj plik w skali 100%, bez opcji „dopasuj do strony” lub automatycznego pomniejszania.
- Zapewnij równomierne oświetlenie, bo zbyt słabe światło sztucznie pogarsza wynik.
- Zakrywaj jedno oko bez ucisku na gałkę oczną.
- Nie mruż oczu i nie pochylaj się w stronę tablicy, bo to zaniża trudność zadania.
- Jeśli odczyt jest na granicy, powtórz test po chwili, zamiast opierać się na jednym podejściu.
W domu najczęstszy błąd polega na tym, że ktoś drukuje tablicę „na oko” albo sprawdza ją z przypadkowej odległości. Wtedy wynik nie mówi już o wzroku, tylko o jakości wydruku i warunkach pomiaru. Jeśli celem jest decyzja o korekcji okularowej albo ocena pogorszenia widzenia, domowy wydruk nie zastąpi badania w gabinecie. To bezpieczne rozróżnienie, bo właśnie ono oszczędza fałszywych wniosków.
Najważniejsze liczby, które warto zapamiętać przy ocenie ostrości wzroku
Jeśli miałbym zostawić tylko kilka konkretów, wybrałbym te: 5 minut kątowych dla całej litery, 1 minuta kątowa dla kreski i 8,73 mm wysokości dla linii 6/6 przy 6 m. Reszta to już skalowanie tej samej zasady. Dzięki temu łatwiej odróżnić prawdziwy standard od zwykłej kartki z przypadkowymi literami.
Przy ocenie tablicy nie patrzę wyłącznie na sam rozmiar znaków, ale też na odległość, oświetlenie, proporcje liter i to, czy układ został zachowany bez zniekształceń. Jeśli te warunki są spełnione, wynik ma sens. Jeśli nie, nawet dobrze wyglądająca tablica może dać mylący odczyt, dlatego właśnie w badaniach wzroku techniczny detal ma tak duże znaczenie.
Gdy zapamiętasz tylko jedną rzecz, niech będzie to ta: wymiary liter na tablicy Snellena są precyzyjnie powiązane z kątem widzenia, a nie z przypadkową wielkością czcionki, więc poprawny pomiar zawsze zaczyna się od właściwego standardu i właściwej odległości.
